準靜態D33壓電系數測量儀

2021/8/31 10:54:35 點擊量：1214 標簽：d33yadianceshiyi

LC2730A型準靜態d33測量儀是專門測量各種壓電材料，諸如壓電陶瓷，壓電單晶和壓電高分子材料的d33壓電常數而設計的，它的測量范圍寬，分辨率細，可靠性高，操作簡便，對各種形狀及材料的試樣，諸如圖片、圓管、半球殼、矩形等均可進行測量。

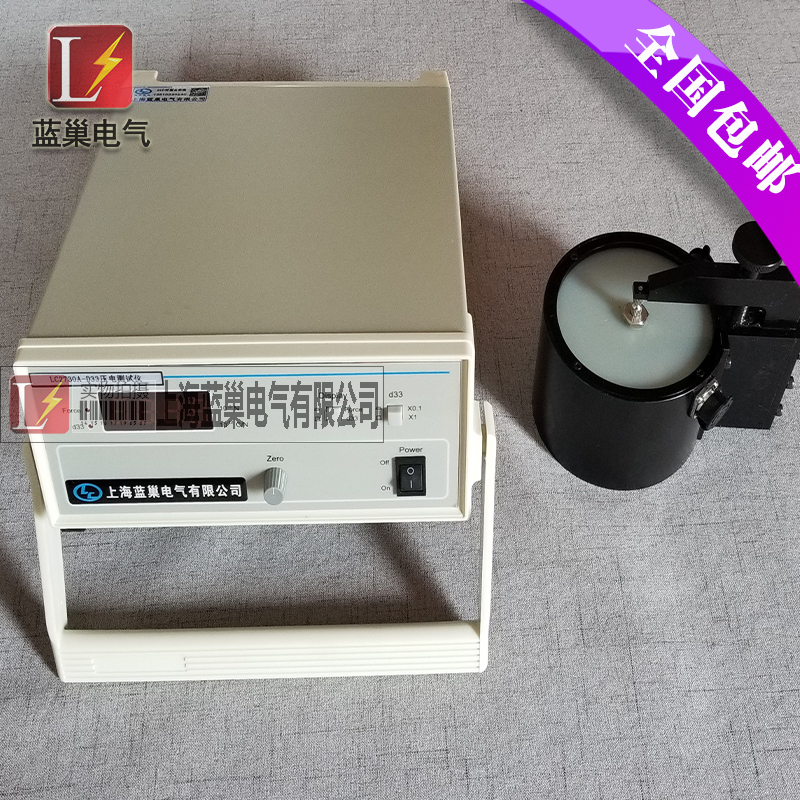

    LC2730A型d33測量儀由測量頭及電子儀器兩部分組成。兩者用兩根多芯電纜連接。測量頭內包括一電磁力驅動器，其產生的低頻交變力加到內部比較試樣及被測試樣上。兩試樣在力學上串聯，以使二者所受交變力相等。儀器本體一方面提供測量頭上的力驅動器的電驅動信號，同時對測量頭的輸出信號進行放大處理，最后把得到的d33值及極性顯示在儀器數字顯示板上。

二、技術參數

d33測量范圍：×1檔     10至2000pC/N

       ×0.1檔    1到200pC/N

精度：  ×1檔     ±2%±1個數字（對d33在100至2000 pC/N范圍內時）

               ±5%±1個數字（對d33在10至200 pC/N范圍內時）

      ×0.1檔    ±2%±1個數字（對d33在10至200 pC/N范圍內時）

                ±5%±1個數字（對d33在1至20 pC/N范圍內時）

分辨率：×1檔  1pC/N

     ×0.1檔 0.1pC/N

力頻率：∽110Hz

力幅度：0.25N

極性指示：數量顯示板上數字前的符號表示當試樣受到壓應力時上面電極的極性（無符號為

          正電荷，“-”號為負電荷）

儀器尺寸;測量頭：Φ110×140

         儀器本體：90×220×280

重量：測量頭：約3Kg

          儀器本體：約2Kg

電源：AC110V~220V，60Hz~50Hz，20W
