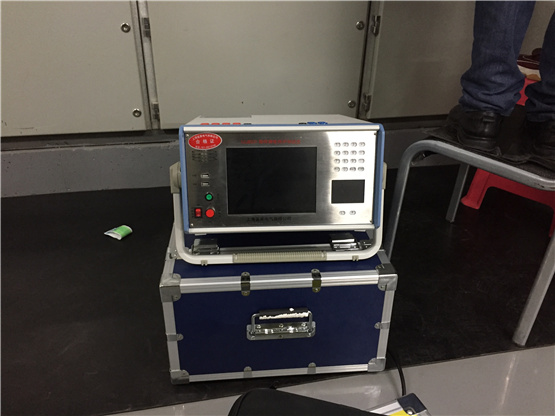

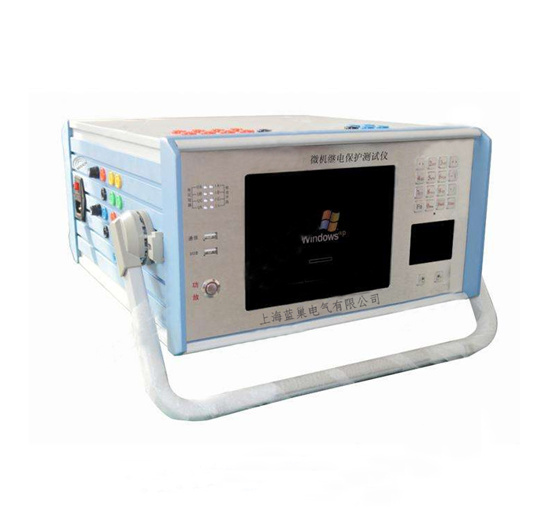

LCJB330三相微機繼電保護測試儀

2017/4/25 16:09:27 點擊量：138 標簽：

產品簡介：

1、滿足現場所有試驗要求。LCJB330三相微機繼電保護測試儀具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。

2、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

3、單機獨立運行，內置高性能工控機，主頻600MHz，內存256M，硬盤8G，運行Windows XP操作系統。

4、國內同行業首先采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。

5、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。

6、功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。

7、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。

8、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。

9、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。

10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

11、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

技術參數：

1、交流電流源:

相電流輸出（有效值）： 0--40A/相，精度0.1%

相電流長時間允許工作值(有效值)：10A

每相大輸出功率 ：420VA

頻率范圍：0--1000Hz   精度：0.002Hz

諧波次數：2--20次      相位：0--360°   精度：0.2°

2、直流電流源:

電流輸出： 0--±15A/相  ：精度0.5%

3、交流電壓源:

相電壓輸出（有效值）：0--125V/相  精度：0.1%

線電壓輸出（有效值）：0--250V

相電壓/線電壓輸出功率 ：75VA/100VA

頻率范圍：0--1000Hz 精度：0.002Hz

諧波次數：2--20次    相位：0--360°   精度：0.2°

4、直流電壓源:

相電壓輸出幅值：0--±150V  精度：0.5%

線電壓輸出幅值：0--±300V

相電壓/線電壓輸出功率：90VA/180VA

5、開關量端子:

開關量輸入端子： 8對

空接點：1--20mA，24V裝置內部有源輸出

電位翻轉：0--6VDC為低電平

           15--250VDC為高電平

開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。

6、時間測量范圍:

范圍1ms--9999s   測量精度1ms

7、體積重量:

體積365(mm )×400(mm )×195 (mm )  約18Kg

8、電源:

AC220V±10%   50Hz   10A
